300KN/30噸全自動恒加載壓力試驗機的操作規程

一、 300KN/30噸全自動恒加載壓力試驗機主要用途：

本機用于符合GB/T177-85和GB/T17671-1999要求的水泥膠砂抗壓強度試驗，勻速加荷及負荷保持控制，具有試驗數據和曲線的液晶屏幕顯示，數據庫管理等功能。

二、 300KN/30噸全自動恒加載壓力試驗機主要技術參數:

   試驗力：            300kN

  試驗精度：          1級

  加荷速度：         0.3~9.99kN/秒可調，適用于新老標準要求（2.4kN/s 5.00kN/s）。

加荷速度誤差：          ±1%

壓盤間距離：           185mm

主機外型尺寸：     840mm×420mm×1250mm

主機重量：          350kg

電源功率(三相380V)：0.75kW

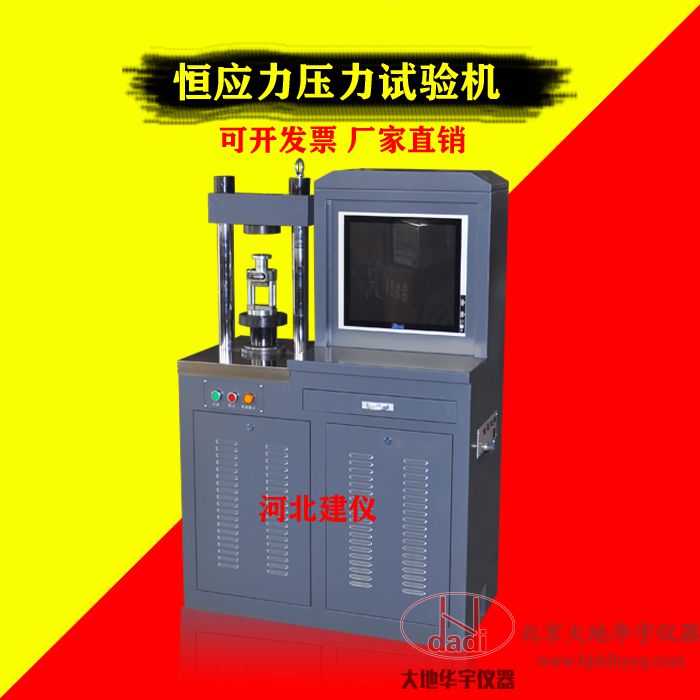

三、300KN/30噸全自動恒加載壓力試驗機 結構與工作原理

本試驗機主要有機架、液壓控制系統、液晶顯示及打印系統、電氣系統等組成。

1、機體部分：由底座、橫梁、支架及兩根立柱組成整體,固定在機座上的油缸，其活塞行程可上升80mm，當活塞上升時，為防止灰塵進入油缸，在柱塞上裝有防塵罩。工作油缸和工作活塞上組合密封的，在油缸的內壁上專門設有溢油孔，這種結構可使工作油缸與活塞間的摩擦系數減少到極小限度，從而**了試驗機的精度。下壓板的圓刻線（?100mm）是幫助操作者放置試件及抗壓夾具時找中心的。

2、 液壓操作部分

本試驗機的操作箱主要有油缸、油箱、油泵、 數字微小流量閥等組成，均安裝于機體上。油泵為直軸式五柱塞泵，加荷時，通過數字微小流量閥控制油缸壓力及加荷速度。

       數字微小流量閥的特點：

1. 無滯環，重復精度和分辨率高（穩定流量為7ml/min）.

2. 采用直接數字控制方式，控制信號可直接由標準RS232接口傳送，不存在模擬量信號的溫漂、零漂和外部的干擾等不利因素。

3. 可靠性和工作穩定性好。
