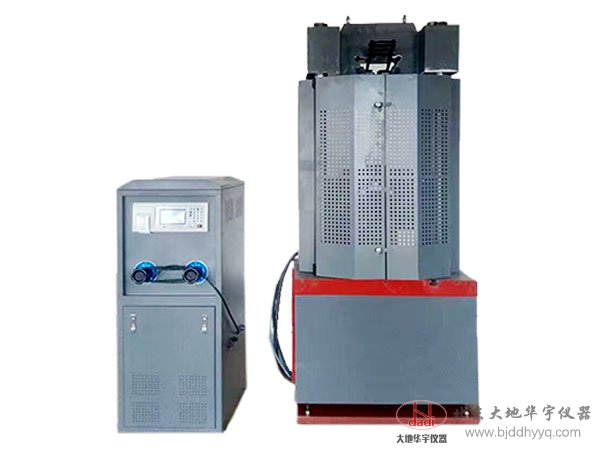

萬能試驗機
本系列萬能試驗機主要用于金屬材料之位伸、壓縮、彎曲等試驗，并備有冷彎附件，兼作金屬材料的工藝試驗。因此，本試驗機滿足于科研機構，基本建設單位、治金、機械制造及各類學校實驗室等單位的試驗需要。
本系列試驗機的工作油缸采用下置式、油壓加荷、傳感器測力、數字顯示力值，具有加荷速度指示窗，可隨時調整加荷速度。操作方便，性能穩定，安全可靠。本系列試驗機為主機與測力計兩個獨立部分。
|
WE系列萬能試驗機主要參數 |
|
|
WE-100B |
WE-300B |
WE-600B |
WE-1000B |
WE-2000B |
|
實驗力（KN) |
100 |
300 |
600 |
1000 |
2000 |
|
試驗機的示值精度 |
1 級 |
|
拉伸夾頭間 距離 |
600 |
650 |
700 |
700 |
750 |
|
(計活塞行程) |
|
兩絲杠間有效距離 |
340 |
430 |
470 |
550 |
640 |
|
扁試樣夾持厚度 |
0-15 |
0-15 |
0-30 |
0-40 |
15-50 |
|
扁試樣夾持的 寬度 |
58 |
58 |
90 |
120 |
120 |
|
圓試樣夾持直徑 |
φ6-φ22 |
φ10-φ32 |
φ13-φ40 |
φ10-φ60 |
φ20-φ70 |
|
上下壓板間 距離 |
530 |
550 |
450 |
430 |
550 |
|
上下壓板尺寸 |
φ100 |
φ120 |
204x204 |
205x205 |
220x220 |
|
彎曲試驗時兩支點間距離 |
30-300 |
30-300 |
30-300 |
30-300 |
50-300 |
|
(mm) |
|
變曲試驗時支滾 寬度 |
115 |
140 |
140 |
160 |
160 |
|
(mm) |
|
彎曲試驗 高度 |
90 |
100 |
100 |
185 |
205 |
|
工作活塞直徑×行程 |
φ80x150 |
φ140x150 |
φ170x200 |
φ230x150 |
φ360x200 |
|
φ230x200 |
|
工作臺上升速度(mm/min) |
0-170 |
0-140 |
0-80 |
0-65 |
0-45 |
|
移動橫梁升降速度(mm/min) |
240 |
240 |
240 |
200 |
200 |
|
油泵電動機功率(KW) |
0.75 |
0.75 |
1.5 |
1.5 |
1.5 |
|
移動橫梁升降電動機功率(KW) |
0.55 |
|
液壓夾頭裝置 |
無 |
無 |
無 |
無 |
無 |
|
拉伸鉗口形式 |
開口 |
開口 |
開口 |
閉口
開口 |
開口 |
|
主機(不計行程)(mm) |
720x560x1950 |
850x580x2150 |
890x580x2280 |
960x680x2280 |
1220x828x3000 |
|
1200x710x2550 |
|
測力計 |
1010x685x1490 |
1010x685x1490 |
1040x860x1720 |
1040x760x1720 |
1040x760x1720 |
|
凈重:主機、測力計、 |
|
1200;450;60 |
1700;500;80 |
2250;350;100 |
6800;350;150 |
|
附件(Kg) |
3200;350;100 |
|
裝箱重量:主機、測力計 |
|
1320；580 |
1850；650 |
2400；550 |
7200；580 |
|
(含附件)(Kg) |
3200；550 |
|
說明:WE-1000B,請在訂貨時注明拉伸鉗口的形式 |
|
|
|
